Mes tuiles photovoltaïques (10m² installés en 2004)



Auteur : Alain Vaillant, Fédération Nord Nature accueil

Cette "fiche pratique" sur le photovoltaïque comporte 5 pages sur internet :
+ mes tuiles photovoltaïques (10m² installés en 2004) >>
vous y êtes
+ mes tuiles photovoltaïques (10m² installés en 2006)
+ coût financier d'une installation photovoltaïque en 2008
+ les "Espaces info énergie" pour avoir des informations par un spécialiste indépendant
+ liens internets sur l'énergie
+ éviter les "requins solaires" !

PLAN :
1. Le point de départ
2. Les tuiles photovoltaïques
3. Le cheminement du projet
4. Les coûts
5. L’installation
6. Les partenaires
7. Conclusion … provisoire
8. FAQ (foire aux questions)

Ceci est le récit d’une aventure (en 2003-2004) personnelle d’installation de panneaux photovoltaïques sur une maison particulière. Le titre « Mes tuiles photovoltaïque » signifie donc qu’il s’agit d’une expérience individuelle qui n’est pas strictement reproductible, mais dont on peut s’inspirer …


1)Le point de départ :
Je suis convaincu depuis longtemps de la nécessitée de se passer des centrales nucléaires et je milite dans ce sens notamment au sein de la Fédération Nord Nature (www.nord-nature.org). Je connaissais l’existence des cellules photovoltaïques qui fabriquent de l’électricité directement à partir du soleil, mais je savais aussi qu’avec le prix du KWh EDF et le coût de l’installation, il fallait être économiquement fou pour faire une installation chez soi.
Printemps 2003, un article dans « Les Quatre Saisons du Jardinage » (http://www.terrevivante.org/) puis dans « Science et Vie » n°130 annoncent à la fois la création de tuiles photovoltaïques (remplaçant les tuiles de terre cuite) par la société Imerys et un programme européen correspondant (PV Starlet) qui subventionne l’installation et oblige EDF à racheter le courant fabriqué à 0,15€ du KWh alors qu’il nous est vendu 0,09€ du KWh par le même EDF.
Sur ma maison datant de 1920, il fallait refaire la toiture, c’était l’occasion … j’ai sauté dessus ! !



la maison avant les travaux

2)Les tuiles photovoltaïques :
C’est la société Imerys qui a créé ce produit
Le kit de base comprend 10m² de cellules en 20 modules, chacun d’eux remplaçant 5 tuiles horizontalement.
Attention : il s’agit de tuiles « grand moule »
Explication : en France il existe 2 formats de tuiles plates en terre cuite les tuiles dites « grand moule » et les tuiles « petit moule ».

tuiles petit moule et grand moule


Dans le nord de la France peu de toitures sont faites en tuiles « grand moule » ; le plus souvent ce sont des tuiles genre « monopole » qui sont en fait des « petit moule ». J’avais déjà demandé un devis à l’entrepreneur en bâtiment pour refaire ma toiture et celui-ci a accepté, sans supplément de prix, de la faire en tuiles « grand moule » .
Détails techniques :
Le kit de base de 10 m² doit produire dans de bonnes conditions 1000KWh par an en courant continu qui sont transformés en courant alternatif 230V pour être consommés directement ou vendus à EDF.
Ce kit comprend les panneaux solaires, l’onduleur et l’installation de ces différents élément chez moi.


3) le cheminement du projet :
Le 20 avril 2003, je contacte la société Imerys pour passer commande.
Un coup d’œil sur internet me fait découvrir l’association Hespul où j’apprend que pour devenir producteur d’électricité que l’on vend à EDF, il y a de nombreuses démarches à effectuer. Cela est assez rebutant, mais, sur le même site ils fournissent la méthode pour s’en sortir.
Juillet 2003 : déclaration de travaux pour réfection de toiture avec incorporation de panneaux photovoltaïques. … .Les travaux sont acceptés. Ouf !
Le 20 octobre 2003 : avec le dossier fourni par Imerys (et bien détaillé) je mets en œuvre les démarches en direction de l’ADEME, d’EDF, la DRIRE, la DIDEME, ….qui se poursuivront jusqu’à l’achèvement des travaux. J’opte pour vendre la totalité de mon électricité produite à EDF
L’entrepreneur en bâtiment qui doit refaire ma toiture, bien qu’étant un ami, doit être relancé souvent pour ne pas m’oublier …
Le 20 avril 2004 : depuis une semaine ma toiture est en réfection et, ce jour là un couvreur de la société Imerys vient de Lyon (siège de la société) et installe mes 10 m² de panneaux photovoltaïque (puissance crête : 1000 Xc). C’EST SUPER ! ! … mais il n’installe pas l’onduleur : il n’est pas électricien, et celui-ci doit intervenir plus tard

les tuiles photovoltaiques remplacent les tuiles en terre cuite


Eté 2004 : la société Imerys a des difficultés avec sont sous traitant « électricité ». EDF me propose d’installer les compteurs électriques, mais je suis en vacances …
Le 22 septembre 2004 : merveille de synchronisation, EDF et l’électricien spécialisé en photovoltaïque de la société Wattsol interviennent simultanément et en début d’après midi (ensoleillé) je vends du courant à EDF : LE BONHEUR ! !

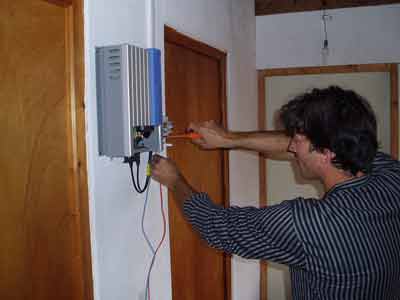

installation de l'onduleur

installation de l'onduleur par Jean Paul Dufour, société Wattsol

installation des compteurs électriques

installation des compteurs par 2 agents EDF

Remarque : je pense que, par hasard, j’ai accumulé les difficultés et que la durée moyenne d’un tel projet doit être de 6 mois à 1 an. En cours de route ; j’ai rencontré Thomas Huttin de l’Espace Info Energie de Lille et Daniel Balembois de Nord Nature qui m’on bien aidé de leurs conseils


4) Les coûts :
Voici les coûts réels et les prévisions de production de mon installation. Ce tableau est purement indicatif et n’engage en aucune mesure les sociétés et collectivités qui y apparaissent

désignation Prix en €
10 m² de panneaux + onduleur + installation HT 8530,00
Prix TTC (TVA à 5,5% sur bâtiment ancien) 8999,15
Subvention européenne à déduire -2723,00
Subvention ADEME et Région Nord Pas de Calais à déduire -4476,32
Crédit d’impôts à déduire -237,58
Reste à amortir 1562.25
Par contrat, EDF me rachète mon électricité à 0,1449€ du KW et il est prévu que je leur vende en moyenne 800 KWh par an, ce qui fait un temps de retour de l’investissement de 14 ans.
Si on ajoute à la dépense le coût d’installation des compteurs par EDF ( 574,44 €) alors, le temps d’amortissement de l’installation est de 18 ans

Attention !! : depuis cette réalisation, la subvention européenne n'existe plus et le système de subventions françaises a été profondément modifié. Pour vous renseigner sur ce sujet, vous trouverez dans les "Point Info Energie" des gens compétents. C'est sur le site de l'ADEME (www.ademe.fr) que vous trouverez le point le plus proche de chez vous

5) L’installation :
sur la toiture on produit du courant continu à l’aide des cellules photoélectriques

dans la maison, au niveau de l’onduleur, le courant continu est transformé en courant alternatif

dans la maison il y a maintenant 3 compteurs électriques :
1. Un compteur pour compter ma consommation d’électricité comme chez tous les abonnés à EDF
2. Un compteur pour compter ma production vendue à EDF
3. Un compteur pour vérifier que je ne consomme pas de courant par le branchement 2

les 3 compteurs électriques

ma collection de compteurs

6) Les partenaires :
Partenaires techniques :
+ Société Imerys : créateur de la tuile photovoltaïque
Imerys Toiture, Parc d’activités du Limonest, 1 rue des vergers-Silic 3-BP 22, 69579 LIMONEST CEDEX
Site internet : www.e-toiture.com

+ Entreprise Lavoine : batiment, tous corps de métier
Lavoine Construction, 2070 route nationale, 59190 BORRE ; tel : 03.28.41.56.86
Mail lavoinejj@wanadoo.fr

+ Société Wattsol : électricité photovoltaïque, électricité biocompatible, chauffe-eau solaire, économies d’énergie
SARL Wattsol 62B rue de Wazemmes, 59000 LILLE, tel 06.09.93.74.98
Site internet : www.wattsol.com

+ Société Mastervolt : fabriquant d’onduleurs
Mastervolt, Snijdersbergweg 93, 1105 AN Amsterdam, Pays BAS
Site internet : www.mastervolt.com

+ EDF : producteur et distributeur d’électricité
EDF, adresse sur votre dernière facture d’électricité
Site internet : www.edf.fr

Partenaires financiers :
+ Union européenne : collectivité supra nationale développant une politique de maîtrise de l’énergie
Conseil de l'Union européenne - 175 rue de la Loi - B-1048 Bruxelles –
Tél.: 00.322.285.61.11 –Site internet : www.info-europe.fr

+ Région Nord Pas de Calais : collectivité régionale développant une politique de la maîtrise de l’énergie
Conseil Régional Nord Pas de Calais, Hôtel de Région – Centre Rihour, 59555 LILLE CEDEX
Site internet : www.nordpasdecalais.fr

+ ADEME : Agence de l’Environnement et de la Maîtrise de l’Energie
ADEME, 2 square La Fayette, BP 406, 49004 ANGERS CEDEX
Site internet : www.ademe.fr

Partenaires « conseil »
+ Association Hespul : énergies renouvelables et efficacité énergétique
Association Hespul, F-69100 VILLEURBANNE
Tél. : +33 (0) 4 37 47 80 90
Site internet : www.hespul.org

+ Espace Info Energie : des informations sur les économies d’énergie, les énergies renouvelables, …
Thomas Huttin, MNE 23 rue Gosselet, 59000 LILLE, tel
Mail piemnelille@free.fr

7) conclusion … provisoire :
La lourdeur de réalisation du projet aurait été exactement la même pour une installation 3 fois plus importante. C’est le début du développement du photovoltaïque à grande échelle et les procédures devraient se simplifier.
Avec cette installation, je produis entre 1/3 et la moitié de ce que je consomme. Si cela se généralise, on pourrait peut-être arrêter définitivement quelques réacteurs nucléaires...

Un rendement à 95% des tuiles est garanti pendant 25 ans. J'ai confiance, ..., mais je surveille

mesures en KWh sur l'année 2005

mois
1
2
3
4
5
6
7
8
9
10
11
12
totaux
consommation
231
155
188
135
166
157
141
109
137
181
223
240
2063
production
49
47
65
94
115
129
95
116
90
72
42
30
944

Ainsi, en 2005 la production effective dépasse donc les prévisions (800 kwh)



mesures en KWh sur l'année 2006 :

mois
1
2
3
4
5
6
7
8
9
10
11
12
totaux
consommation 244 152 174 104 157 129 55 35 138 97 160 157 1602
production 35 22 87 106 94 126 126 94 101 67 32 15 905




8) FAQ (foire aux questions) :
8.1) tout ça c’est bien gentil, mais vous produisez du courant le jour et vous en consommez le soir ! !
c’est exact, mais il faut savoir qu’en France, à cause des industries, bureaux …, la consommation électrique est en moyenne beaucoup plus importante le jour que la nuit et donc, "mutualiser" une production électrique durant la journée va dans la bon sens

pour la suite de la FAQ, je compte sur vos questions … alain.vaillant@laposte.net

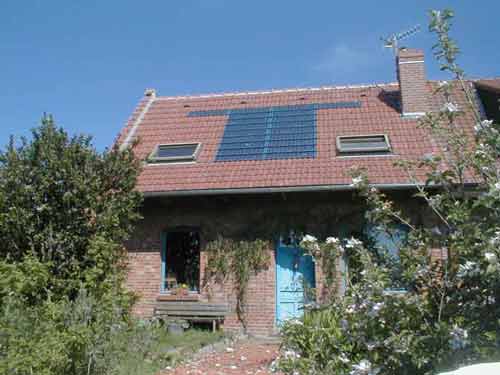

la petite maison photovoltaique dans le prairie

Ca y est : je suis producteur
Maintenant, le plaisir de voir un rayon de soleil se double d'une jubilation sereine ...



Remarque1 : saviez-vous que la quantité d'énergie solaire qui arrive sur l'Hexagone durant une journée d'ensoleillement moyen est équivalente à la quantité d'électricité fabriquée par notre parc électronucléaire durant 4 ans ! >> le n° 142 de notre revue est entièrement consacré à l'énergie solaire : "tout y est"
Remarque 2 : il est possible de diviser par 3 sa consommation électrique sans rien changer à son confort : lire le détail
